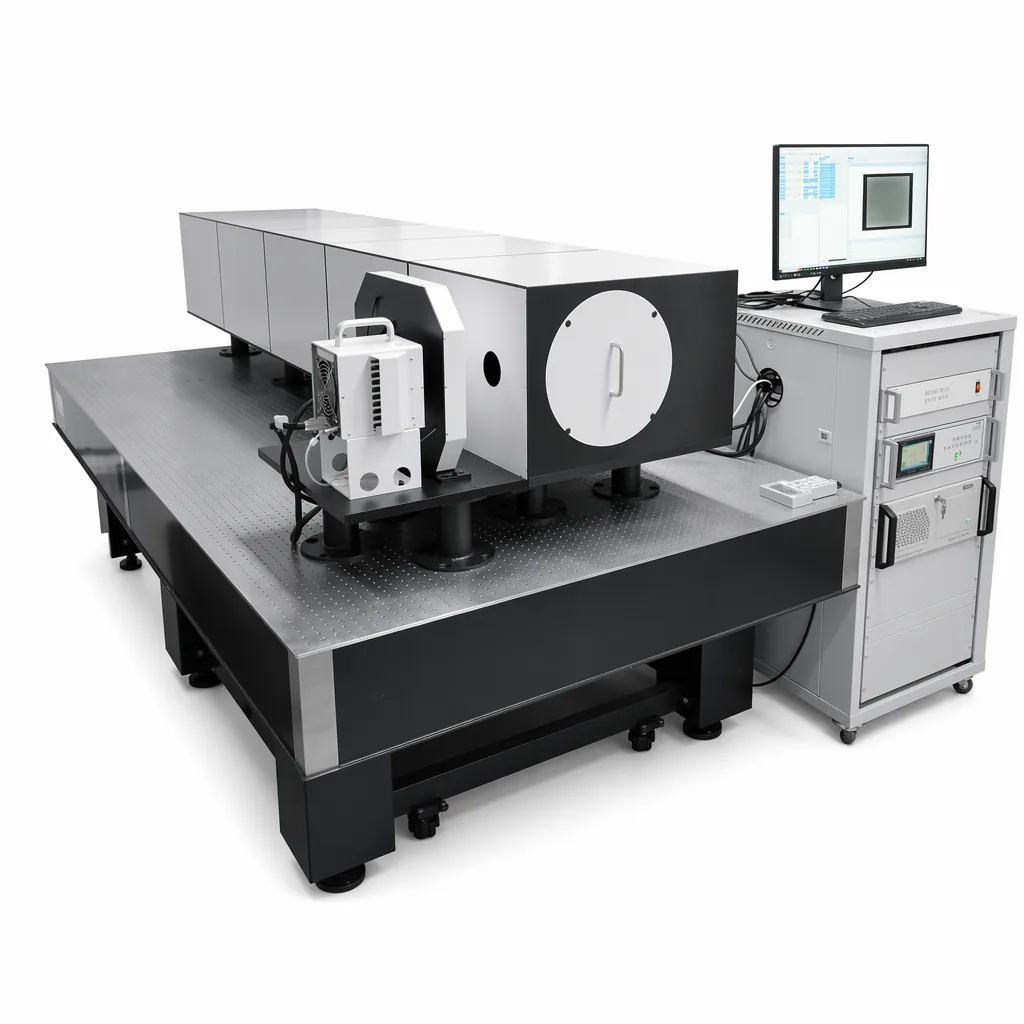

面向中长波与短波红外焦平面探测器整机，在同一平台完成 NETD、MRTD、MTD、MTF、FOV、畸变、均匀性等综合成像指标的自动测试；离轴反射式平行光管保证红外波段波前质量，差分黑体提供 0~100℃ 绝对与 ±75℃ 差分温度基准，为红外整机性能评估与出厂检验提供可信测试环境。
支持可见光与短波红外相机的 Resolution、MRC、NEI、NER、SNR、MTF 等参数测试。积分球提供 0.1~2000Lux 均匀照度与 0.4~2.2μm 光谱范围，模拟不同照度与光谱条件，结合多靶轮与多通道采集能力，对可见光/SWIR 相机的成像质量进行综合评价。
下表按三大子系统分别列示：① 平行光管（多型号分列，口径/焦距/背景 FOV 差异项逐列取值）；② 辐射源（差分黑体 + 积分球 两类子部件）；③ 电动靶轮（多型号分列，靶轮张数差异逐列取值）。
| 指标参数 / Parameter | RCM-T30 | RCM-T46 | RCM-T75 | RCM-T100 | RCM-T160 |
|---|---|---|---|---|---|
| 口径 / Aperture | Φ150mm | Φ230mm | Φ300mm | Φ380mm | Φ480mm |
| 焦距 / Focal Length | 1500mm | 2300mm | 3000mm | 3800mm | 4800mm |
| 背景 FOV * | 3.9° | 2.7° | 1.4° | 1.2° | 0.9° |
| 面型精度 / Surface Accuracy | PV λ/4 @ 633nm | ||||
| 光谱范围 / Spectral Range | 0.4μm ~ 15μm | ||||
| 光学形式 / Optical Form | 离轴反射式 / Off-axis reflective | ||||
| 型号族命名 | RCM-T30 / T46 / T75 / T100 / T160 | ||||
| 子部件 / Component | 参数 / Parameter | 指标 / Value |
|---|---|---|
| 高精度差分黑体 High-Accuracy Differential Blackbody | 辐射面 / Emitter Size | 100×100mm、200×200mm |
| 绝对温度范围 / Absolute Temperature Range | 0℃ ~ 100℃ | |
| （差分黑体） | 差分温度范围 / Differential Temperature Range | -25℃ ~ +75℃ |
| （差分黑体） | 分辨率 / Resolution | 0.001℃ |
| （差分黑体） | 配套型号 | IBBE-T30 / IBBE-T46 / IBBE-T75 / IBBE-T100 / IBBE-T160 |
| 积分球 Integrating Sphere | 出光口 / Exit Clear Aperture | Φ100mm |
| 球体直径 / Sphere Diameter | Φ250mm、Φ300mm | |
| 光谱范围 / Spectral Range | 0.4μm ~ 2.2μm | |
| （积分球） | 照度范围 / Illuminance Range | 0.1 ~ 2000 Lux |
| 指标参数 / Parameter | IRCM-TW05 | IRCM-TW08 | IRCM-TW10 | IRCM-TW12 | IRCM-TW16 |
|---|---|---|---|---|---|
| 靶轮张数 / Target Count | 5、12、14 张 | ||||
本系统用于红外/可见光成像整机性能测试，覆盖 NETD、MRTD、MTD、MTF、FOV、畸变、均匀性等关键参数。算法与测试流程参考 ISO 12233 等现行成像质量评价标准；红外探测器与焦平面阵列底层参数测试可依据现行国家标准进行计量溯源。
注：此处为应用关联与算法流程参考标准说明，非产品认证声明；具体测试方案以贵方计量体系与项目要求为准。
IRCM 主要面向红外整机与红外焦平面探测器，测试参数覆盖 NETD（噪声等效温差）、MRTD（最小可分辨温差）、MTD（最小可探测温差）、MTF（调制传递函数）、FOV（视场角）、畸变、均匀性、光轴一致性、辐射响应等；并可对可见光/短波红外相机扩展测试 Resolution、MRC、NEI、NER、SNR、MTF。
中长波/短波红外波段透射式光学材料受限，离轴反射式平行光管可在 0.4~15μm 宽光谱范围内提供无色差成像，面型精度可达 PV λ/4 @ 633nm；同时离轴结构可避免中心遮拦带来的衍射与 MTF 损失，更适合红外整机的 MTF、MRTD 等高精度成像参数测试。
差分黑体（0~100℃ 绝对、-25~+75℃ 差分）用于 NETD、MRTD、MTD 等需要精确可控温差基准的测试；积分球（Φ100mm 出光口、0.4~2.2μm、0.1~2000Lux）用于需要均匀扩展光源的可见光/SWIR 分辨率、MRC、照度响应等测试。两者可按被测件波段与测试项目灵活切换。
本页规格为典型配置参考。不同项目的测试对象、温区、接口和自动化配置可能存在差异，完整选型资料请联系应用工程师获取。
