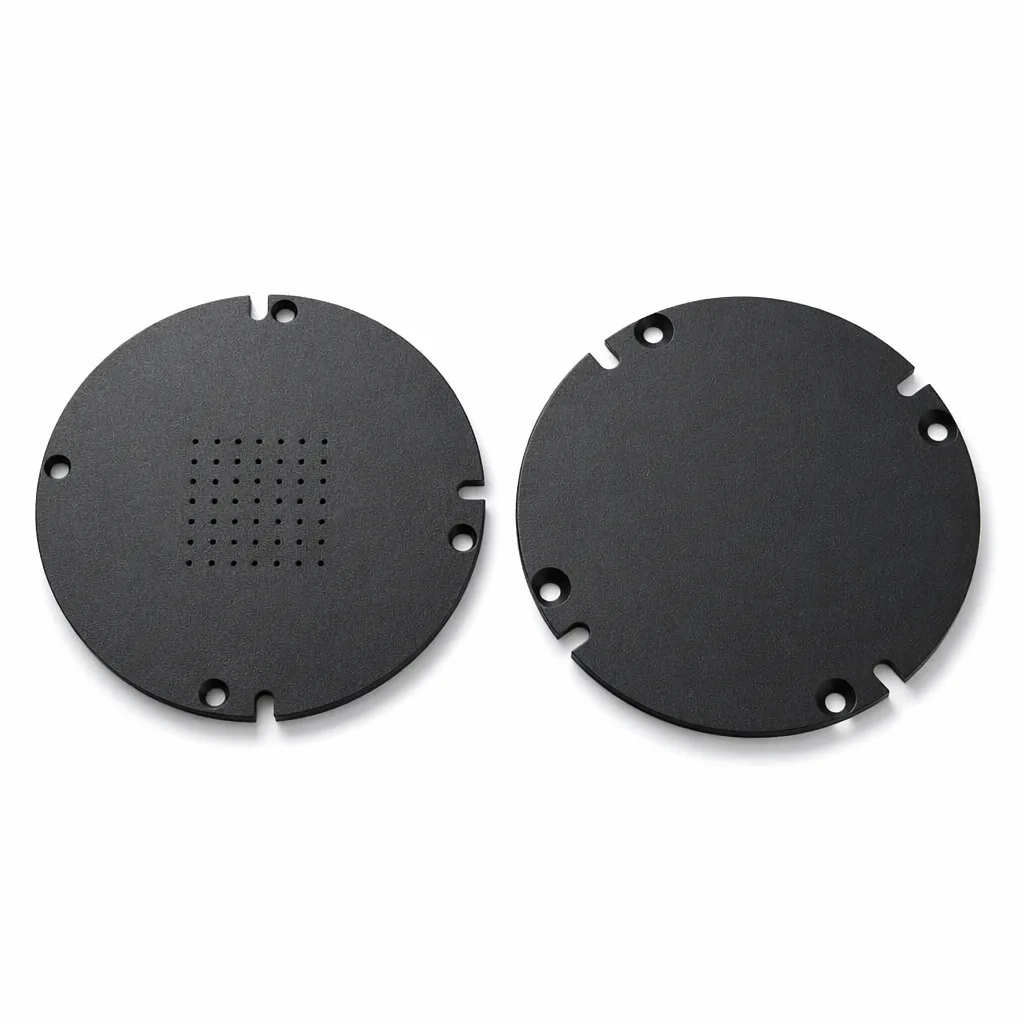

作为红外热像仪整机测试的图形化目标源，配合黑体辐射源使用：靶标正面高发射率涂层用于在热像仪视场中形成清晰的几何目标轮廓，背面高反射率金属便于对位与装夹。支持四杆靶、方孔靶、TOD 靶、十字靶等多种图样，适配不同视场与分辨力档位。
为红外成像系统的最小可分辨温差（MRTD）与调制传递函数（MTF）测试提供标准几何目标：四杆靶与方孔靶用于分辨力评估，TOD（三阶条靶）用于 MTF 曲线提取，狭缝靶用于线扩展函数测量，按需提供 ±0.02mm 形位公差档的精密加工件。
| 指标参数 / Parameter | 红外热像仪测试系统 | 卡氏天线或其他 |
|---|---|---|
| 典型用途 | 红外热像仪整机性能 / 视场测试 | 卡氏天线、其他定制几何目标 |
| 工艺路线 | 精密机加工 + 蚀刻 + 激光切割 | |
| 正面处理 | 高发射率涂层 | |
| 背面处理 | 高反射率金属表面 | |
| 最小线宽 | 红外热像仪 ≥0.15mm / 卡氏天线等 ≥0.01mm | |
| 形位公差 | 红外热像仪 ±0.02mm / 卡氏天线等 ±0.01mm | |
| 可选靶型（红外） | 四杆靶 / 方孔靶 / 半月靶 / 刀口靶 / 十字靶 / 圆孔靶 / 狭缝靶 / TOD 靶 | |
| 可选靶型（可见光） | USAF1951 分辨率靶 / MRC 靶 / 半月靶 / 刀口靶 / 十字靶 / 圆孔靶 / 狭缝靶 / 灰度对比度靶 | |
| 外形与尺寸 | 按测试系统接口与视场要求定制 | |
| 交付形式 | 按图定制，可单件 / 批量 | |
* 「最小线宽」与「形位公差」按使用场景分两套口径：红外热像仪测试系统 ≥0.15mm / ±0.02mm；卡氏天线或其他精密几何目标 ≥0.01mm / ±0.01mm。订购前请与项目接口与精度要求对齐。靶型按图定制，非标准在库型号。
本产品为红外 / 可见光系统测试用定制靶标，其几何尺寸、线宽与形位公差应与所服务测试项目的方法标准对接；批量交付时建议随附尺寸检测报告以支撑计量溯源。
注：此处为应用关联与计量对接说明，非产品认证声明；具体测试方法与校准方案以贵方项目标准与计量体系为准。
红外测试时靶标需在热像仪中形成清晰、稳定的目标轮廓：正面高发射率涂层保证在热平衡后呈现与背景可区分的辐射；背面高反射率金属面则便于在低温 / 短波场景下通过环境辐射形成对比，同时为机械装夹与对位提供稳定基面。两者配合可适配多种温升与波段场景。
按使用场景分两档精度：用于红外热像仪测试系统的靶标，最小线宽 ≥0.15mm、形位公差 ±0.02mm；用于卡氏天线或其他精密几何目标的靶标，最小线宽 ≥0.01mm、形位公差 ±0.01mm。选型以测试系统的视场、分辨力与几何目标复杂度为依据，订购前建议与项目接口与精度要求对齐。
该产品定位为可定制产品，按"红外靶标 / 可见光靶标"提供常见靶型图样（四杆靶、方孔靶、TOD 靶、USAF1951、MRC 靶等），实际交付以按图定制为主，具体图样、尺寸、线宽与公差需与项目要求对齐后确定。
可以按需将可见光图样（如 USAF1951、MRC、灰度对比度靶等）与红外测试图样集成到同一靶盘上，便于双波段共用测试光路；但需在工艺上分区处理正面高发射率涂层与可见光几何细节的兼容性，最终方案以贵方项目要求为准。
本页规格为典型配置参考。不同项目的测试对象、温区、接口和自动化配置可能存在差异，完整选型资料请联系应用工程师获取。
应用工程师将在 3 个工作日内回复 — 标准采购 / 产线集成 / 定制研发。
